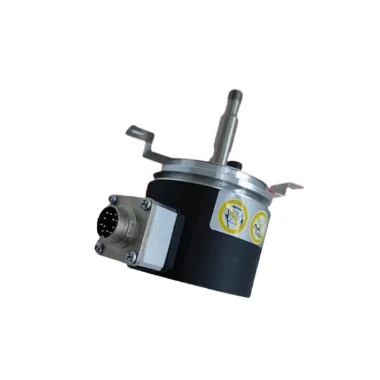

B58N1024EADT00 | Reposição para Encoder Siemens 1XP8001-1/1024 – O Encoder Dynapar B58N1024EADT00 é totalmente compatível com o Encoder Siemens 1XP8001-1/1024, com resolução de 1024PPR, sinal de saída 5-30VCC, conexão elétrica e eixo compatíveis e sistema de fixação especialmente customizado para que não seja necessária nenhuma adaptação mecânica em campo.
Entre em contato com a Prodihl, e faça a substituição do Encoder Siemens 1XP8001-1/1024 de modo totalmente “plug and play”.
– Baixe o Catálogo Encoder B58N Atualizado
– Baixe o Manual Encoder B58N Atualizado
– Precisa de outras configurações ou part number? Entre em contato!
Descrição Geral da Série B58N
Possui resolução de até 5000PPR (a partir de 3600PPR, consulte a opção de alta resolução). É protegido contra sobretensão, inversão de polaridade e curto-circuito entre saídas. A temperatura de operação é de 0° a -100°C e a de armazenamento de -20°C a 100°C. É um encoder leve, com aproximadamente 400 gramas. Tem garantia de 1 ano para defeitos de fabricação e opção de Produção Turbo, com prazo de 1 dia útil.
DIÂMETRO TOTAL – 58mm
DIÂMETRO DE EIXO – Opções: Sólido: 6, 8, 10 e 12 mm, Vazado: 8, 10, 12 e 15 mm, Expansivo: 8 e 10 mm, Sólido Passante: 8 mm, Hubshaft: 12 mm
RESOLUÇÃO – Até 5000PPR (a partir de 3600PPR, consulte a opção de alta resolução)
ALIMENTAÇÃO – 5-26VCC
TEMP. DE OPERAÇÃO – 0 ~ +100°C
TEMP. DE ARMAZENAMENTO – -20 ~ +100°C
TIPO DE MONTAGEM – Flange synchro, clamping, quadrada e redonda
INTERFACE – Line driver
GRAU DE PROTEÇÃO – IP67 (IP65 quando Cód. 6 = J, L, S)
ROTAÇÃO MÁXIMA – 6000RPM
TIPO DE CONEXÃO – Opções: Cabo, Conector CONIN (M23), Conector 8 pinos, Conector Militar 10 pinos, Conector DB9
Todos os detalhes sobre Encoder Incremental B58N
Para que é usado um encoder incremental?
Encoders incrementais B58N são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.
Qual é a diferença entre encoder absoluto e incremental?
O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.
Quais são as duas configurações mecânicas principais de encoders?
Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.
Quais são os tipos de encoder?
Um encoder é classificado em quatro tipos: tipos de indução mecânica, óptica, magnética e eletromagnética. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.
Como funciona um encoder absoluto?
Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. Existem dois discos, ambos com anéis concêntricos e marcadores de deslocamento. Um disco é fixado ao eixo central; o outro se move livremente. Conforme o disco gira, os marcadores ao longo da trilha dos encoders absolutos mudam de posição no disco fixo.
Por que o encoder é usado no motor?
Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
