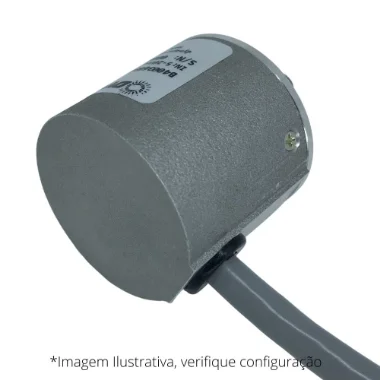

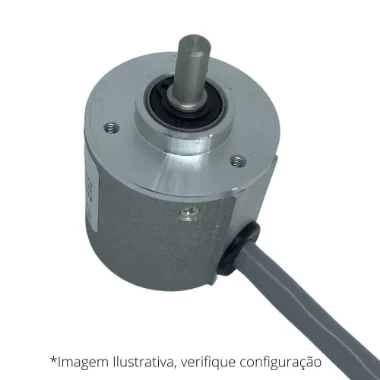

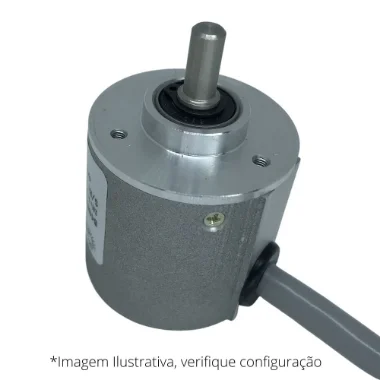

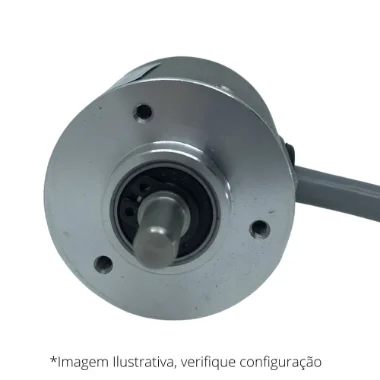

B401000S6NBA20 – Encoder miniatura modelo B40 incremental bidirecional com marker com 1000PPR, eixo sólido de 6mm, sem lâmina mola, saída tipo HTL de 5 a 26Vcc, prensa cabo lateral, com cabo de 2 metros sem conector. O encoder miniatura incremental B40 é um sensor compacto e muito flexível, dedicado a aplicacões leves e onde o requisito de espaco é crítico.
– Baixe o Catálogo Encoder B40 Atualizado
– Baixe o Manual Encoder B40 Atualizado
– Precisa de outras configurações ou part number? Entre em contato!
Especificações Técnicas da Série B40 Encoder Miniatura
DIÂMETRO TOTAL – 40mm
DIÂMETRO DE EIXO – Sólido: 6 mm, 8 mm, Hubshaft: 6 mm, 8 mm, 10 mm
RESOLUÇÃO – 1 a 1024PPR
ALIMENTAÇÃO – 5-26VCC
TEMP. DE OPERAÇÃO – 0°C ate 80°C
TEMP. DE ARMAZENAMENTO – 0°C ate 80°C
INTERFACE – HTL (5-26 VCC), TTL (5 VCC)
GRAU DE PROTEÇÃO – IP54
ROTAÇÃO MÁXIMA – 5000RPM
TIPO DE CONEXÃO – Passa cabo lateral
O Encoder Miniatura B40 Dynapar é um dispositivo eletromecânico que converte a posição angular ou o movimento de um eixo ou eixo em sinais de saída digitais. Atualmente existem dois tipos principais de encoder rotativo: absoluto e incremental, sendo o B40 incremental. A saída de um encoder incremental fornece informações sobre o movimento do eixo, que normalmente é processado em outro lugar em informações como posição, velocidade e distância.
Encoders B40 adquiridos na Prodihl são usados
Todos os detalhes sobre Encoder Incremental
Para que é usado um encoder incremental?
Encoders incrementais são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.
Qual é a diferença entre encoder absoluto e incremental?
O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.
Quais são as duas configurações mecânicas principais de encoders?
Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.
Quais são os tipos de encoder?
Um encoder é classificado em quatro tipos: tipos de indução mecânica, óptica, magnética e eletromagnética. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.
Como funciona um encoder absoluto?
Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. Existem dois discos, ambos com anéis concêntricos e marcadores de deslocamento. Um disco é fixado ao eixo central; o outro se move livremente. Conforme o disco gira, os marcadores ao longo da trilha dos encoders absolutos mudam de posição no disco fixo.
Por que o encoder é usado no motor?
Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
